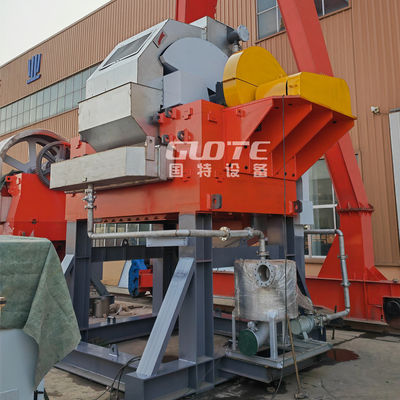

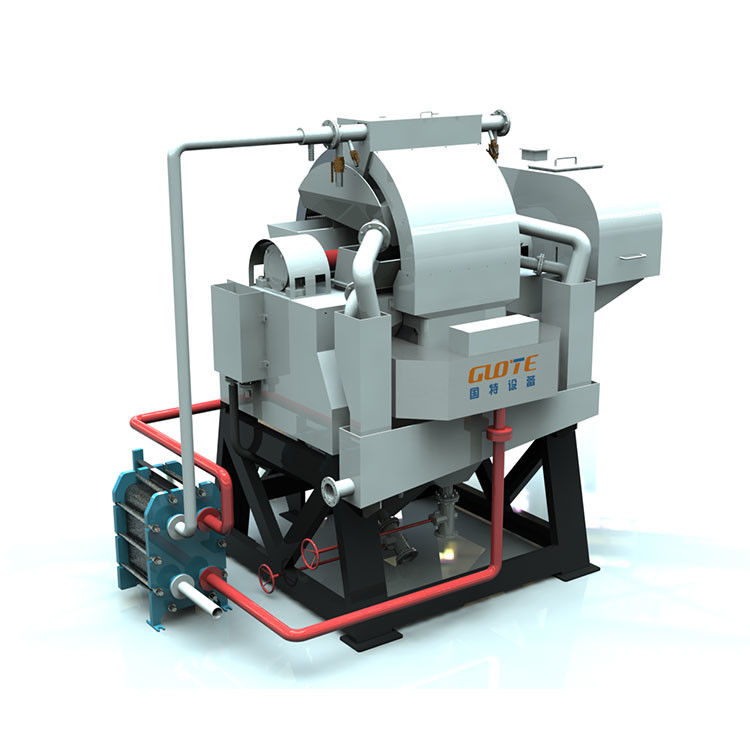

Présentation du produit:
Le séparateur magnétique à haute intensité avec la technologie la plus avancée et les meilleures performances dans le monde entier.suivant avec moteur à vibration à haute fréquenceIl a un taux d'enrichissement plus élevé et peut s'adapter à différentes tailles de particules et à la concentration et à la qualité des minerais.
Portée de l'application:
Il convient à la purification du fer et du minerai rouge à grains fins (hématite, limonite, sidérite, etc.) dans le minerai non métallique, tel que la kaolinite
Les avantages:
1"Roulement vertical avec une efficacité de séparation élevée: la rotation du roulement vertical et les minéraux à reflux arrière rendent le problème de blocage de l'anneau plat.
2"Médium magnétique unique à forte intensité magnétique: le médium magnétique breveté par l'entreprise pourrait offrir un champ magnétique à fort gradient avec une intensité magnétique maximale allant jusqu'à 20000G.
3L'effet de refroidissement est bon avec un champ magnétique stable. La bobine d'excitation adapte le tube creux à une épaisseur plus élevée. L'eau peut circuler à travers le tube et enlever la chaleur après la circulation de l'eau.
4Largement utilisé dans différents domaines et ne nécessite aucun entretien.
Paramètre technique:
| Modèle | Le GTLH-500 | GTLH -750 ((Z) | GTLH - 1000 personnes (Z) | GTLH - 1250 (Z) | GTLH -1500 personnes. (Z) | GTLH - 1750 (Z) | GTLH - 2000 ans (Z) | GTLH - Il y en a 2500. (Z) | GTLH - 3000 (Z) |
| Champ magnétique de fond nominé (T) | 1 ((0.6) Courant constant réglable en continu |
| Le champ magnétique | 1.9(1.2) Courant constant réglable en continu |
| Puissance électrique (KW) | ≤ 10 (deux) | ≤ 13 (8). | ≤ 17 (deux) | ≤ 19 (deux) | ≤ 27 (depuis 15,5) | ≤ 37 (< 23) | ≤ 42 ((29) | ≤ 57 ((37) | ≤ 74 ((48) |
| Capacité de manutention (t/h) | 0Un à un.3 | 0Un à un.5 | 3.5 à 7.5 | 10 à 20 | 20 à 30 | 30 à 50 | 50 à 80 | 80 à 150 | 150 à 250 |
| Le débit de lisier (m3/h) | 0.25 à 0.5 | 5 à 10 | 12.5 à 20 | 20 à 50 | 50 à 100 | 75 à 150 | 100 à 200 | 200 à 400 | 360 à 650 |
| Courant magnétisant (A) | 63 | 72 | 85 | 92 | 105 | 124 | 130 | 153 | 185 |
| Densité de lisier (%) | 10 à 40 |
| Taille des particules alimentaires | - Une.0 | - Une.0 | - Une.2 | - Une.2 | - Une.2 | - Une.2 | - Une.2 | - Une.2 | - Une.2 |
| Vitesse de l'anneau (r/min) | 3 |
| Diamètre de l'anneau (mm) | Φ500 | Φ750 | Φ1000 | Φ1250 | Φ1500 | Φ1750 | Φ2000 | Φ2500 | Φ3000 |
| Puissance du moteur d'anneau ((KW) | 0.37 | 0.75 | 1.1 | 1.5 | 3 | 4 | 5.5 | 11 | 18.5 |
| Puissance du moteur à ondulation (KW) | 0.37 | 1.5 | 2.2 | 3 | 3 | 4 | 7.5 | 11 | 18.5 |
| Poussée de pouls ((mm) | 0-30 ((Réglable mécaniquement) |
| Fréquence de pulsation | 0-300 ((Conversion de fréquence variable) |
| Voltage d'excitation (DCV) | 0-409 ((280) ((Changement avec le courant) |
| Pression d'eau de déchargement (Mpa) | 0Un à un.2 | 0Un à un.2 | 0.2 à 0.4 | 0.2 à 0.4 | 0.2 à 0.4 | 0.2 à 0.5 | 0.2 à 0.4 | 0.2 à 0.4 | 0.2 à 0.4 |
| Pression d'alimentation en eau ((m3/h) | 0.65 à 1.4 | 1.4-2.5 | 8 à 12 | 12 à 20 | 20 à 30 | 30 à 50 | 50 à 100 | 100 à 150 | 150 à 250 |
| Poids de l'hôte (t) | 3(1.5) | 5(3.5) | 9 ((7) | 14(11) | 24 ((20) | 35 ((28) | 50 ((39) | 105 ((83) | 150 ((135) |
| Poids maximal de la pièce (t) | 0.3 ((0.25) | 0.6 ((0.5) | 2.2(2) | 4(3.5) | 5 ((5) | 11 ((9) | 16(13) | 23(18) | 24(19) |
| Dimension (en mm) | 1800* 1400* 1320 | 2000* 1360* 1680 | 2700* 2000* 2400 | 3200* 2340* 2700 | 3600* 2900* 3200 | 3900* 3300* 3800 | 4200* 3650* 4200 | 5800* 6 000* 5400 | 7600* 6500* 7200 |
Principe de fonctionnement:
Pulpe à travers le tube d'alimentation dans la trémie d'alimentation, pulpe le long de l'espace magnétique à travers le pivotement,
une perméabilité élevée des tiges en acier inoxydable à l'intérieur de l'anneau du milieu d'induction magnétique magnétisé dans le champ magnétique de fond, formant un champ magnétique à fort gradient,la pulpe du milieu magnétique dans les particules magnétiques sont adsorbées à la surface du milieu magnétique,
la rotation de la pivoture a été effectuée jusqu'au sommet de la zone du champ magnétique, en rinçant les matières magnétiques en concentrés dans le seau à l'eau de rinçage,les particules non magnétiques le long de l'espace magnétique dans les résidus sous le seau vidé afin de réaliser la séparation des matières
Un milieu magnétique inférieur pivotant, immergé dans la surface de la suspension de minerai,
en même temps que l'injection de lisier, installé sur le côté des boîtes de résidus d'une boîte à entraînement à mouvement alternatif en action constante,faire à travers la séparation de la membrane tympanique pulpe intérieure faire fluctuer,
le groupe de grains de minerai physique de flux pulsant maintient toujours l'état lâche dans le processus de tri, élimine efficacement les particules dans le matériau, améliore considérablement la qualité du concentré
