1. Applications des classificateurs d'air:
Classificateur pneumatique de la série GF

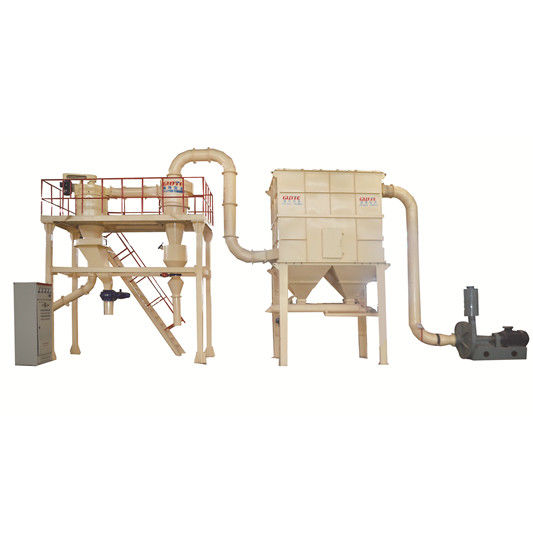

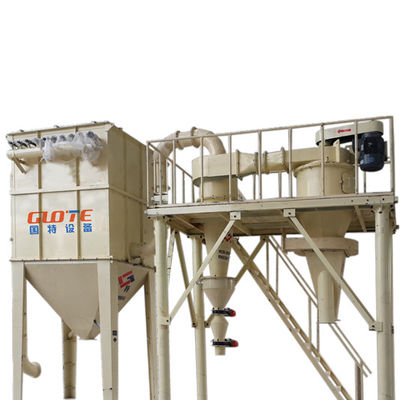

Le dispositif de classification est composé d'un classificateur pneumatique, d'un cyclone, d'un collecteur, d'un ventilateur à tirage induit, d'une cabine de commande, etc.Équipé d' une deuxième entrée d' air et d' un rotor vertical,Les matériaux sont introduits dans le rouleau de fond sous la force générée par le ventilateur à souffle induit, puis mélangés avec l'air d'entrée pour disperser les particules, puis transportés dans la zone de classification..
En raison de la vitesse de rotation élevée du rotor de classification, les particules sont sous la force centrifuge produite par le rotor et la force centripète générée par le ventilateur de tir induit.Quand la force centrifuge est plus forte que la force centripète Les particules grossières tombent à l' intérieur du rouleau. Le second air est induit pour passer au tamis les matières grossières et séparer la poudre fine qui s' adhère ou se mélange avec le gros.après que le matériau grossier ait été évacué du classificateur . la poudre sur-moulée est collectée par le cyclone et le collecteur d'impulsions.
2Principe de travail:
En tant que classificateur centrifuge forcé avec entrée d'air secondaire et rotor de classement de support, le classificateur est composé de rotor de classement, redresseur de palettes de guidage et alimentateur à vis.Les matériaux sont alimentés à travers la cartouche supérieure et les grains seront tamisés et bien distribués par l'air entrant, ce qui amène le grain dans la zone de classification. The centrifugal force produced by the fast rotation of gather in the centripetal force by the pneumatic atheism act on the grading grains when the centrifugal force on the grain is greater than the centripetal forceLes grains grossiers au-dessus de la plage de classement seront tourbillonnés le long de la paroi non entraînée,Le second air sera rectifié à Cockney uniforme à travers le guider et séparer les grains plus minces du port de déchargeLes grains les plus minces en dessous de la plage de classification seront jetés dans un séparateur et un collecteur de cyclones tandis que l'air purifié sera ventilé à l'extérieur.
3Paramètre technique
| Modèle | Capacité (en kg) | Classement de l'efficacité (%) | Taille du produit | puissance (KW) |
| GF010 | 10 à 50 | 70 à 90% | D97 = 5 à 50 | 7 |
| GF020 | 50 à 350 | 70 à 90% | D97 = 5 à 50 | 15 à 19 |
| GF050 | 100 à 800 | 70 à 90% | D97 = 5 à 50 | 25 à 30 |
| GF100 | 300 à 1500 | 70 à 90% | D97 = 5 à 50 | 41 à 48 |
| GF200 | 500 à 4000 | 70 à 90% | D97 = 5 à 50 | 63 à 73 |
| GF400 | 2000 à 2000 | 70 à 90% | D97 = 5 à 50 | 97-120 |
| 500 francs français | 3000 à 6000 | 70 à 90% | D97 = 5 à 50 | 110 à 130 |
| GF600 | 4 000 à 8 000 | 70 à 90% | D97 = 5 à 50 | 140 à 169 |
| GF800 | 6 000 à 12 000 | 70 à 90% | D97 = 5 à 50 | 170 à 210 |
| GF1200 | 8000 à 200000 | 70 à 90% | D97 = 5 à 50 | 230 à 380 |
4.Caractéristiques techniques:
1"Le classificateur utilisé dans la protection en céramique, moins d'usure des équipements, pas de pollution, haute pureté.
2La structure du classificateur est conçue pour presque toutes les particules de grande taille, une grande précision de classement, un contrôle granulaire important.
3- classification par catégorisation de la vitesse de la roue et du ventilateur libre pour régler le volume d'air, afin d'obtenir le produit requis, gamme de catégorisation.
4, adopte une structure hiérarchique à simple roue verticale à basse vitesse, le débit de matériau est stable, la capacité de traitement de l'équipement, l'efficacité de classification élevée.
5La répartition de la taille des particules est réalisée en utilisant une structure en plusieurs étapes, en classant simultanément la granularité de plusieurs produits, pour obtenir l'idéal.
5Détails du produit
1- Une plus grande capacité
Conçue spécialement pour le produit final grossier avec une capacité plus élevée, la conception de l'air secondaire améliore l'efficacité de classification.
2Matériau de dureté plus élevée
L'intérieur est résistant à l'usure avec un type de matériau qui peut convenir à un matériau de dureté plus élevée.
3.Conception plus souple
Selon la hauteur de l'atelier des clients, la voie entraînée par le moteur peut être directe ou à courroie.

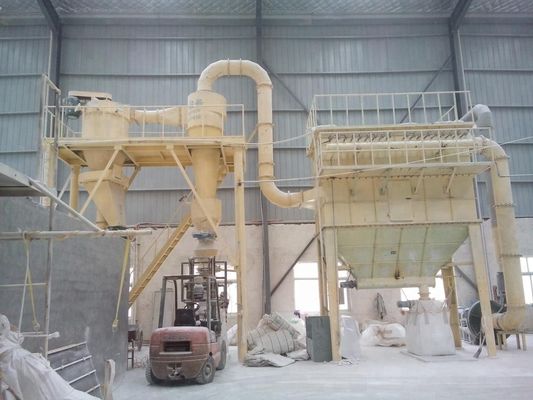

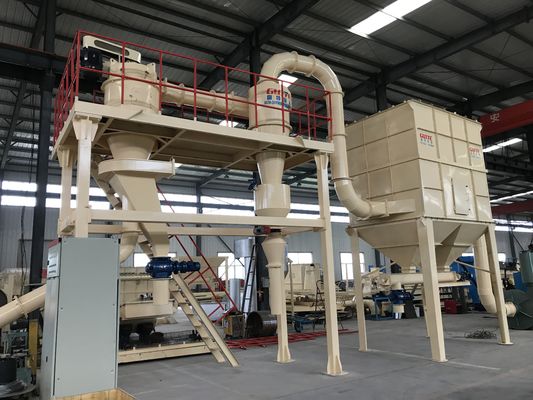

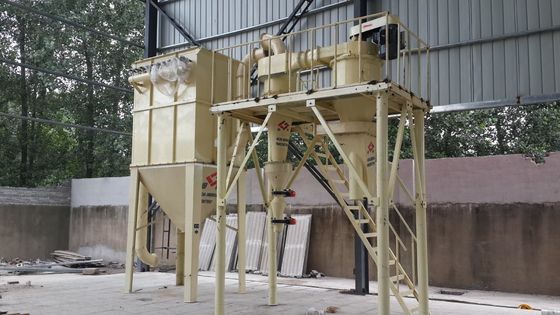

6. le cas du client
7. Application
